基础类关系

• ISrsConnection: 表明它是一个可被管理的连接资源，拥有ID (get_id())和IP地址(remote_ip())等基本属性。

• ISrsStartable: 拥有 start() 方法，意味着它可以被启动（通常是启动其内部的协程）。

• ISrsReloadHandler: 使其能够响应配置文件的热加载事件。

• ISrsCoroutineHandler: 表明其核心逻辑 cycle() 是在协程中执行的。

• ISrsExpire: 表明它有过期机制，可以被服务器主动清理。

• SrsServer* server: 持有对顶层 Server 对象的引用，用于访问全局配置和资源。

• SrsTcpConnection* skt: 持有底层的 TCP 套接字对象，负责网络数据的收发。

• SrsCoroutine* trd: 每个连接都由一个协程驱动，trd 就是这个协程的实例。这是 SRS 高并发能力的关键。

• SrsClientInfo* info: 包含了解析后的客户端基本信息。

• SrsLiveSource (交互): 这是 SrsRtmpConn 最重要的交互对象。

  • 当 SrsRtmpConn 是一个发布者 (Publisher) 时，它会查找或创建一个 SrsLiveSource 实例，并将接收到的音视频消息 (SrsCommonMessage) 转发给 SrsLiveSource。

  • 当 SrsRtmpConn 是一个播放者 (Player) 时，它会查找一个已经存在的 SrsLiveSource，并从中获取音视频数据。

• SrsLiveConsumer (创建与使用): 对于播放者连接，SrsRtmpConn 会创建一个 SrsLiveConsumer 并将其挂载到 SrsLiveSource 上，通过这个 consumer 来安全地消费数据。

• SrsRequest* req / SrsResponse* res: 这两个对象（包含在 SrsClientInfo 中）用于处理 RTMP connect 命令中的详细请求信息和生成响应。

• SrsPublishRecvThread* / SrsQueueRecvThread*: 这两个是用于在后台异步接收和处理消息的线程/协程封装，以优化性能和处理超时。

RTMP连接流程

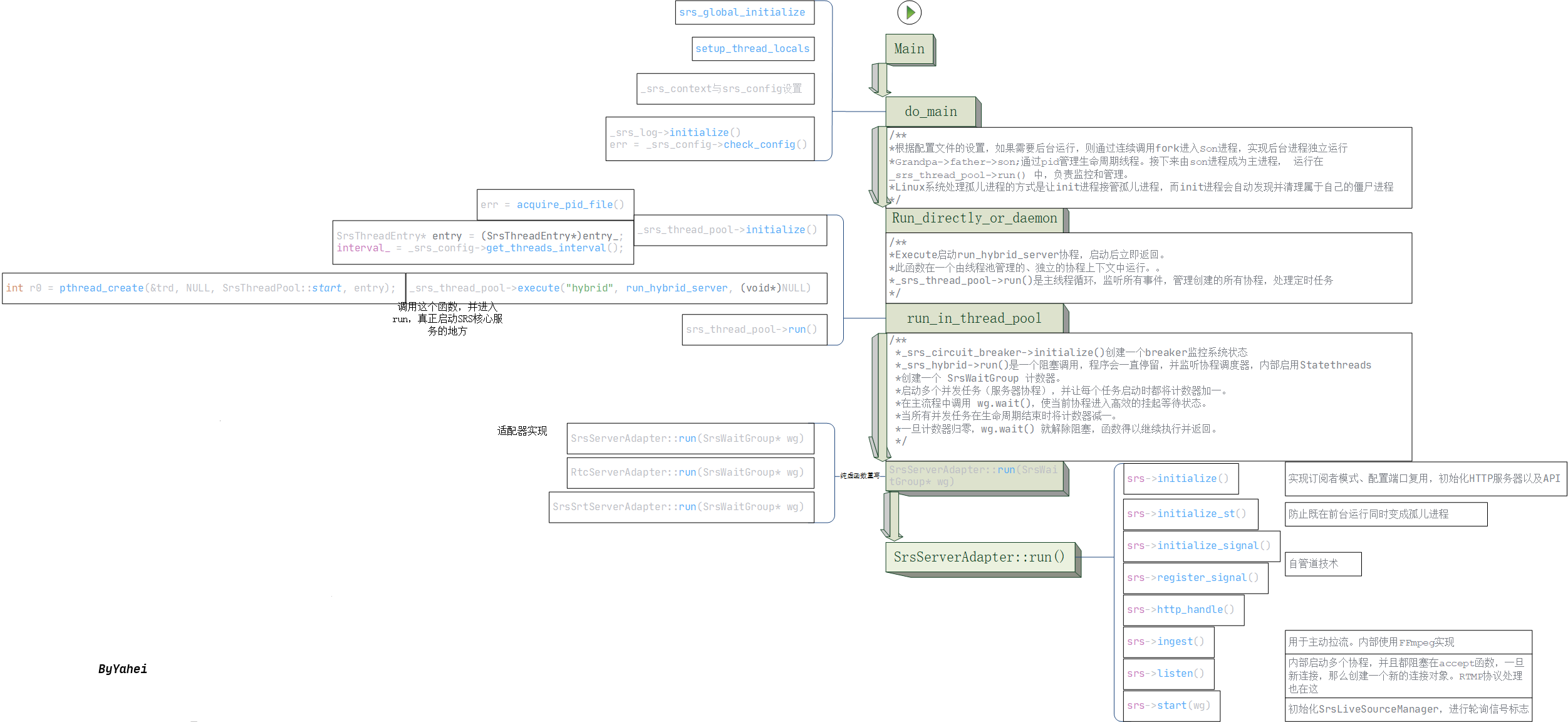

• SrsServerAdapter::run() 被调用。
• rtmp_listener_->listen() 执行，调用至SrsTcpListener::listen()，接下来调用SrsTcpListener::cycle()。生成一个监听协程阻塞在 srs_accept(rtmp_port)。
• srs->start() 执行，SrsLiveSourceManager 初始化完毕。
• 此时，一个OBS客户端向SRS的1935端口发起连接。
• srs_accept() 不再阻塞，返回一个新的客户端连接 fd。
• handler->on_tcp_client(this, fd)监听协程被唤醒，它调用SrsMultipleTcpListeners::on_tcp_client(ISrsListener* listener, srs_netfd_t stfd)，再到SrsServer::on_tcp_client，最后到：：SrsServer::do_on_tcp_client，通过此创建真正的连接处理器。
• accept_client() 内部创建一个 SrsRtmpConn 对象，专门用于处理这个新的OBS连接。
• SrsRtmpConn::start() 被调用，它会为这个单独的连接再创建一个新的工作协程，这个协程执行 SrsRtmpConn::do_cycle()。
  在 do_cycle() 内部，开始进行RTMP握手、处理C1/S1/C2/S2消息、处理 connect、publish、play 等命令，并与 SrsLiveSourceManager 交互。srs中对于握手的处理采用的是rtmp complex handshake，具体要看文章

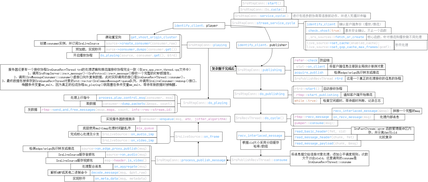

  接下来具体的RTMP流程推荐看这篇文章，写的已经是非常详细了，既然难以望其项背，就不班门弄斧了。下面只记录基本流程和我画的框图

• SrsRtmpConn 的接收线程从 TCP socket 读取数据，并将其组装成一个 SrsCommonMessage。
• 消息被送入 handle_publish_message 函数。
• 如果是 unpublish 等控制信令，handle_publish_message 直接处理，并返回一个特定错误码 ERROR_CONTROL_REPUBLISH，导致推流循环结束，连接断开。
• 如果是音视频或 Metadata 数据，handle_publish_message 将其“放行”，调用 process_publish_message。
• process_publish_message 判断服务器角色：
  • 如果是边缘节点，将消息转发给源站。
  • 如果是源站，则根据消息类型（Audio/Video/Metadata），调用 SrsLiveSource 中对应的 on_audio, on_video 或 on_meta_data 方法。
• SrsLiveSource 收到数据后，进行缓存（GOP Cache），并将其拷贝分发给所有正在等待拉流的 SrsConsumer（每个播放者都对应一个 Consumer）。
• SrsConsumer 将消息放入自己的队列，最终由对应的 SrsRtmpConn 的发送线程发送给播放客户端。

多态程序调试技巧

我们以SRS中的trd->start()为例，几乎在各处都可以看到类似trd的成员函数调用，但是应该如何去找到它的实现呢？首先要确定它的静态类型，找到它的上下文中的所属类，转到这个类的声明，一般在private中就可以看到它的静态类型了，但是到这里我们还是没有办法确定它的函数定义的，原因在于实际定义可能在子类中(可以观察静态类型中的函数声明是否是纯虚函数)。接下来应该确定start究竟是哪个子类的函数，可以到所属类中的构造函数去找，观察trd的创建类型。再转到子类中的具体实现即可。在SRS中start函数一般都是用来创建协程，业务循环代码在cycle中。

自管道技术

在SrsServerAdapter::run()中定义了两个函数：srs->initialize_signal()与srs->register_signal()；这是为了解决，当操作系统将一个信号发给进程时操作系统会中断进程的正常执行，去调用你预先注册的信号处理函数（Signal Handler）。而处理函数的上下文非常受限，只有异步安全信号才可以被调用。因此SRS会创建一个pipe，在其中有两个文件描述符（fd[0]\fd[1]）前者用于读，后者用于写，然后注册一个信号处理器，像fd[1]中将捕获的信号写入。接下来创建新的阻塞监听fd[0]线程

PIMPL设计模式

1
2
3
4

SrsSTCoroutine::SrsSTCoroutine(string n, ISrsCoroutineHandler* h, SrsContextId cid)
{
    impl_ = new SrsFastCoroutine(n, h, cid);//Pointer to Implementation PIMPL设计模式
}

SrsSTCoroutine是一个句柄类，SrsFastCoroutine是隐藏在内部的实现类（Implementation Class），包含了所有真正的成员变量和复杂的逻辑。impl_是SrsSTCoroutine内部的一个指针，它知道如何与SrsFastCoroutine通信。在构造函数中这样做可以实现完美的接口与实现分离。SrsSTCoroutine 的用户完全不需要知道 SrsFastCoroutine 的存在，他们只需要和简洁的公共接口打交道
