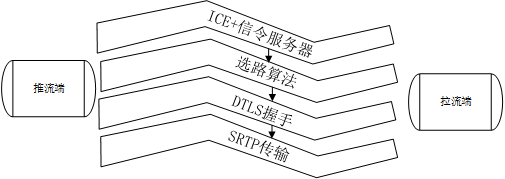

RTC的架构

最上层是提供给开发者的 JavaScript API，例如通过 getUserMedia 从浏览器采集媒体数据，通过 RTCPeerConnection 来建立和管理 P2P 连接。这些 API 之下是 WebRTC 的核心 C++ 引擎，包括负责音视频处理的媒体引擎，以及负责数据传输的传输引擎。”

核心传输是架构在RTP协议栈基础上的，包括RTP/RTCP，并且由DTLS与SCTP（封装在DTLS中）等协议协同工作。以上这些都是传输协议栈，而信令交换部分则交给用户进行定义，并由RTC调用ICE框架完成NET打洞，而由于这并不是经典意义上的C/S架构而是P2P，当然RTSP也就不能用于信令交换。

信令服务器

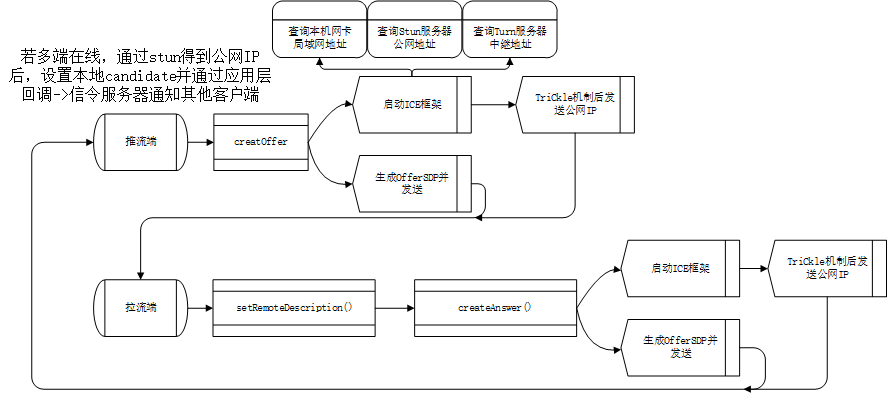

一个典型的信令交换方式就是基于WebSocket的:
发起方 (Peer A) 创建一个 RTCPeerConnection 对象。

Peer A 调用 createOffer() 方法，生成一个包含其媒体能力和配置的 SDP Offer。
Peer A 调用 setLocalDescription()，将这个 Offer 设置为自己的本地描述。
【ICE框架启动】setLocalDescription()同时ICE Agent 就立刻开始在后台收集 Candidate（Host, srflx, relay）。每当收集到一个新的 Candidate（自己或对方），就会触发 onicecandidate 事件。并调用addIceCandidate()，同时通过Trickle机制发送给PeerB

要注意Candidate是候选地址，由 IP 地址和端口组成。它是媒体数据（音视频流）可能通行的物理路径。是为了后期摆脱信令服务器构建P2P连接的，并且这个过程在整个程序中会一直进行。为连接提供更多的路径

【信令介入】 Peer A 通过信令服务器（例如 WebSocket 服务器）将这个 SDP Offer 发送给接收方 (Peer B)。
【信令介入】 Peer B 从信令服务器收到 Peer A 的 Offer。
Peer B 调用 setRemoteDescription()，将收到的 Offer 设置为远程描述。
Peer B 调用 createAnswer() 方法，生成一个包含它自己媒体能力的 SDP Answer，以响应 Offer。
Peer B 调用 setLocalDescription()，将这个 Answer 设置为自己的本地描述。
【信令介入】 Peer B 通过信令服务器将这个 SDP Answer 发送回 Peer A。
【信令介入】 Peer A 收到 Answer，并调用 setRemoteDescription() 将其设置为远程描述。
最后进行连通性测试

SDP解析见另外一篇文章。

ICE框架

上面的部分简单叙述了如何得到一个candidate和信令沟通的过程，但是ICE框架过程中还有两个较为复杂的问题，一是ICE收集candidate分为三种方式，二是NAT是有类型的，主要分成两种类型。下面尝试解释这些。

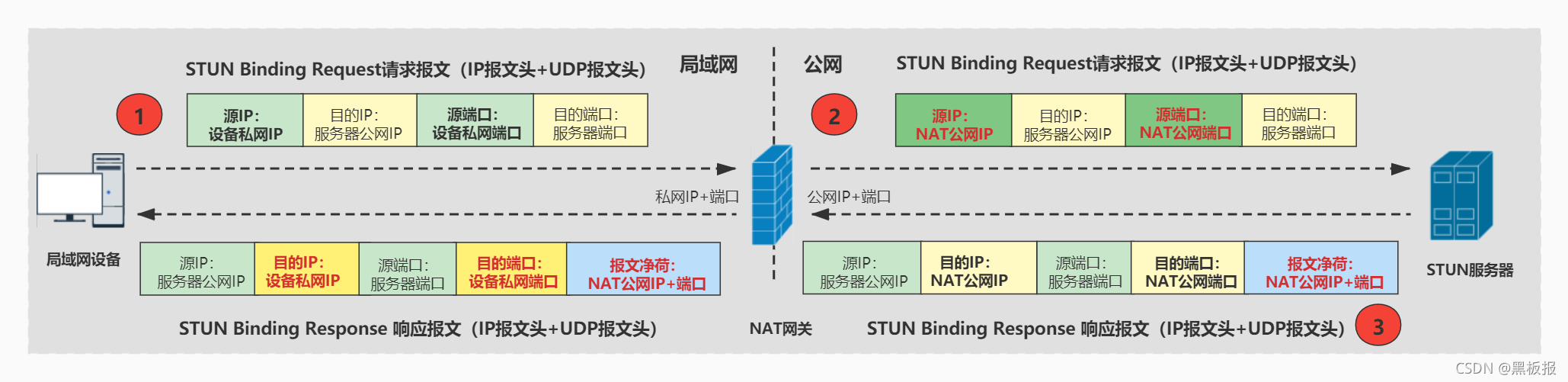

STUN服务器

用于帮助设备发现自己经过NAT转换后的公网IP和接口

TURN服务器

当STUN失败后就需要一个公网服务器来中继所有的数据，

NAT类型

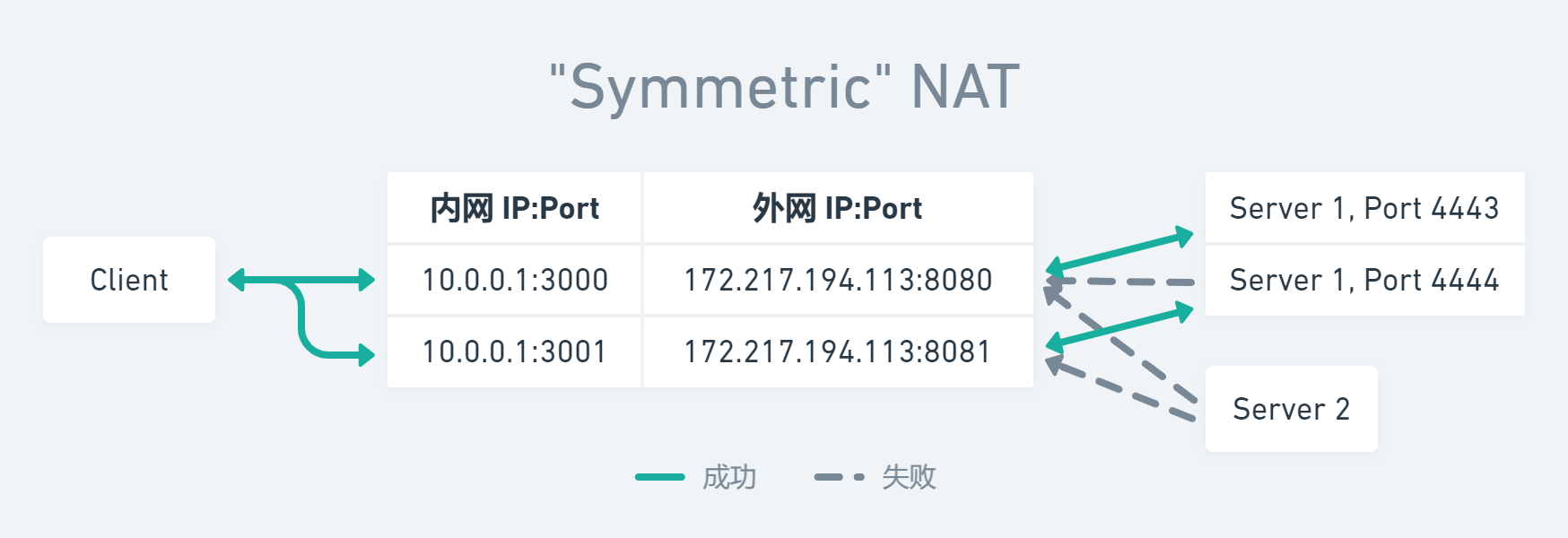

对称性

对称型的场景比较复杂一些。我们将内部地址 iAddr:iPort 与外部主机 nAddr:nPort 的地址和端口号组成一个四元组 (iAddr, iPort, nAddr, nPort) ，对于四元组中的不同取值，NAT 都会对应分配一个外部地址 eAddr:ePort ；并且也只有曾经收到内部主机数据的对应的外部主机，才能够把数据包发回。

锥型

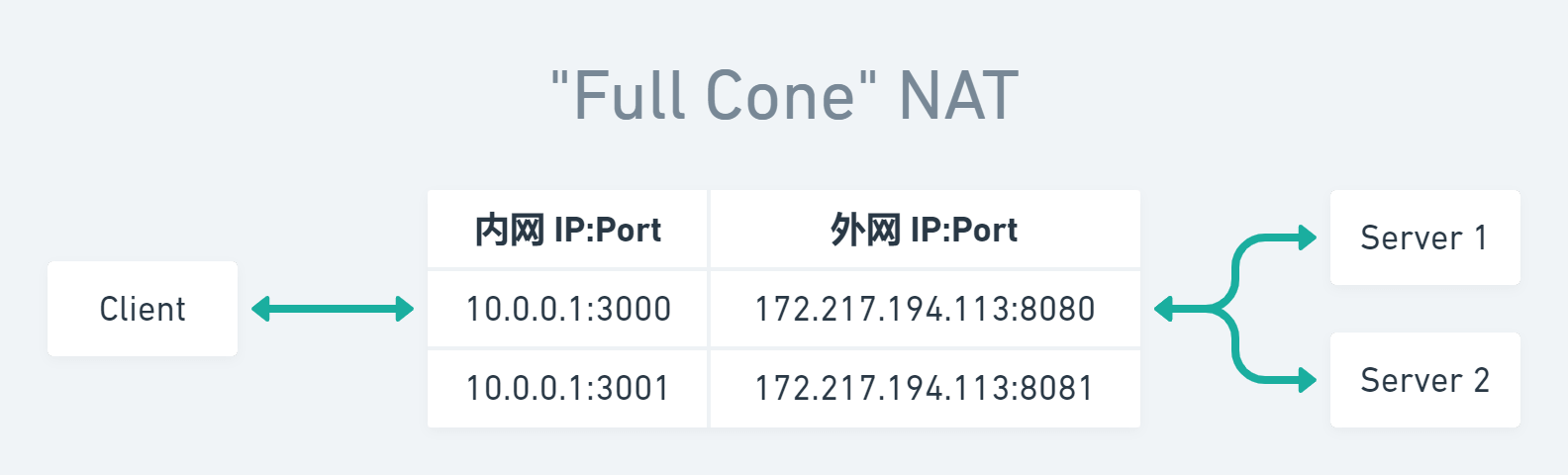

完全锥型
完全圆锥型满足：一旦内部地址 iAddr:iPort 映射到外部地址 eAddr:ePort ，所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送；且任意外部主机发送的数据包都能经由 eAddr:ePort 到达 iAddr:iPort 。

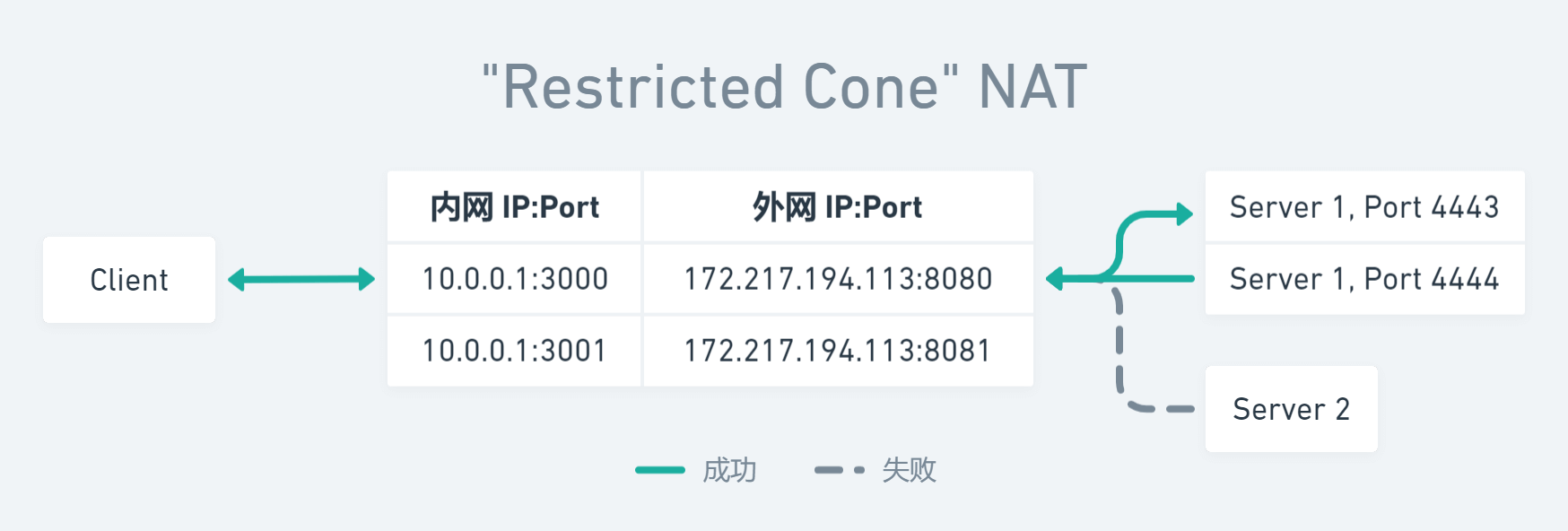

IP限制锥型
受限圆锥型满足：一旦内部地址 iAddr:iPort 映射到外部地址 eAddr:ePort ，所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送；但只有曾经接收到 iAddr:iPort 发送的数据包的外部主机 nAddr:any 发送的数据包，才能经由 eAddr:ePort 到达 iAddr:iPort 。注意，这里的 any 指外部主机源端口不受限制。即受限圆锥型限制了可以发送数据包的外部主机的 IP，但没有限制外部主机的端口号。

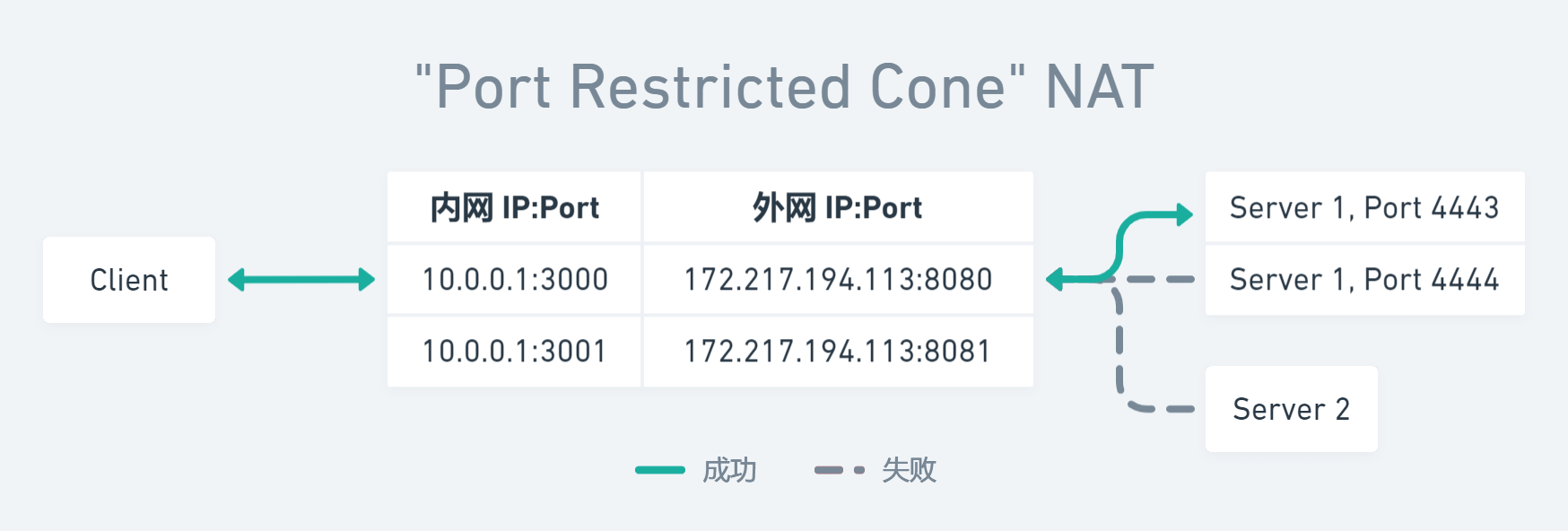

端口限制锥型
端口受限圆锥型在受限圆锥型的基础上，加上了对外部主机的端口号限制，即只有曾经接收到 iAddr:iPort 发送的数据包的外部主机 nAddr:nPort 发送的数据包，才能经由 eAddr:ePort 到达 iAddr:iPort 。

ICE收集方式

已经了解了上面的NAT分类方式。关于ICE收集Candidate的方式是这样，ICE 通过向 STUN 服务器发送一系列的绑定请求（Binding Request），并观察 STUN 服务器返回的公网地址（Server Reflexive Address）以及自己本地地址的变化，来推断出网络环境的特性，并收集到可用的srflxCandidate。上图为ICE探测算法

Host Candidate: 本机内网 IP 地址。如果双方在同一个局域网内，这是最快的连接方式。
Server Reflexive Candidate (srflx): 通过访问 STUN (Session Traversal Utilities for NAT) 服务器获得。STUN 服务器会告诉 Peer 它在公网上的 IP 和端口是什么。
Relay Candidate (relay): 通过 TURN (Traversal Using Relays around NAT) 服务器获得。如果 STUN 失败（例如在对称型 NAT 后面），通信流量需要通过 TURN 服务器进行中继转发。这是最后的保底方案。
Peer Reflexive Candidate：端发送 Binding 请求到对等端经过 NAT 时，由 NAT 上分配的地址和端口生成的 candidate

选路算法

这里推荐另一篇文章
在建立ICE与candidate后，要开始计算优先级，一般的顺序是host > srvflx > relay，具体的计算方法就看上面提到的文章吧。接下来进行Connection排序，要点如下

Connection States：writable（presumed-writable）、receiving 的排在 non-writable、non-receiving 的前面；
Nomination，越大优先级越高
Priority，越大优先级越高
network cost，值越小，优先级越高
rtt：越小优先级越高

DTLS握手

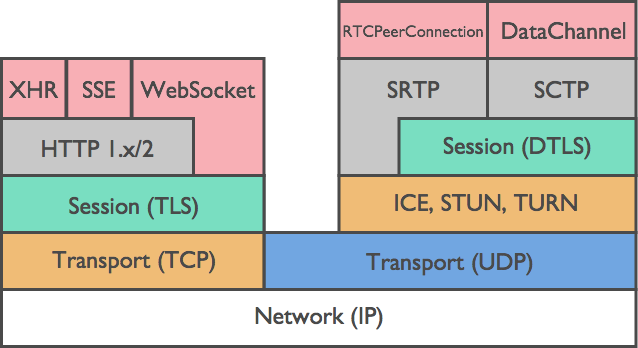

上图展示了传统web模型和目前的WebRTC协议栈。

传统技术栈（C\S模型）使用TCP作为传输控制协议，在传输层提供安全协议TLS，并使用HTTP 1.x/2: 超文本传输协议 (HTTP)。这是 Web 的应用层协议，定义了浏览器如何向服务器请求资源（网页、图片、API 数据等）。最后提供开发者XHR\SSE\WebSocket等多个API。

而WebRTC（P2P）是基于UDP的，在次之上提供NAT穿透，这是为了在P2P 架构下找到通讯路径。接下来建构了基于TLS变种的，基于UDP设计的DTLS，专门为UDP提供加密认证保护。最后是SRTP和SCTP分别涉及用于加密传输，和流控制。最后的RTCPeerConnection和DataChannel则是管理连接和传输数据的API

接下来具体叙述DTLS过程，首先引入TLS，叙述如何建立起保密传输的连接的并从区别入手引申处DTLS。要注意的是音视频传输，一般首先通过非对称加密得到密钥，然后利用对称加密传输数据，即SRTP。在DTLS中可选通过私钥加密公钥解密来完成身份认证。

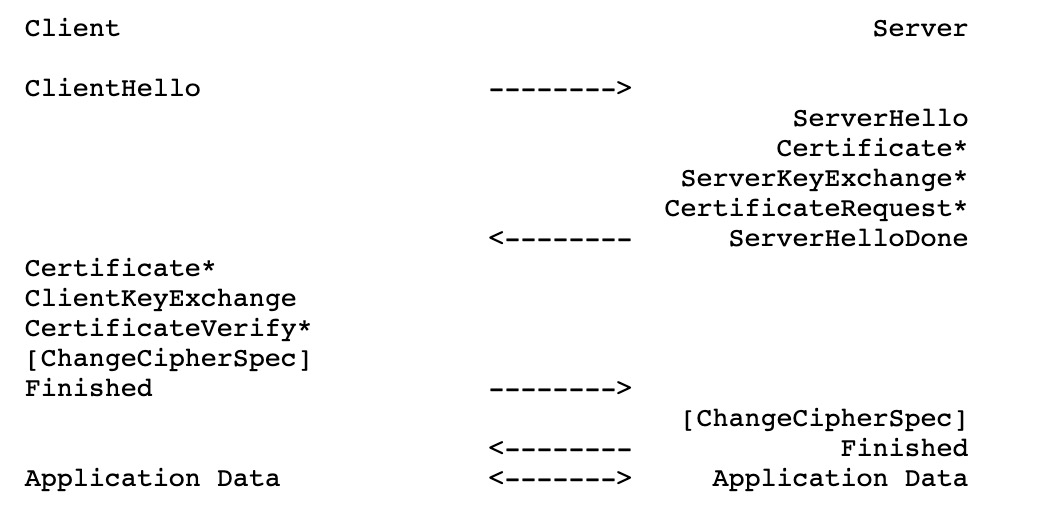

TLS

首先介绍TLS过程，过程中主要实现了，身份认证、密钥协商、能力协商。

客户端问候clienthello
客户端会向服务器发送一个消息，提供自身信息。包括TLS版本，一个随机数*(后期生成密钥)。支持的密码套件，如密钥交换算法，签名算法等。
服务器响应

ServerHello：从客户端支持的密码套件中选择匹配自身的进行沟通，同时也会生成一个服务器随机数。
Certificate*(可选): 发送数字证书（密钥和CA签名）
ServerKeyExchange*(可选): 如果服务器需要验证客户端的身份（称为双向认证 mTLS），它会在这里请求客户端也提供一个证书
ServerHelloDone：通知结束

客户端回复

Certificate*：如果服务器上一步请求了证书，客户端会在这里把自己的证书发过去。
ClientKeyExchange: 根据协商算法生成用于计算会话密钥的信息
CertificateVerify*：如果客户端发送了证书，它需要用自己的私钥对之前的所有握手消息进行签名，并将签名发送给服务器，以证明自己确实拥有该证书。
[ChangeCipherSpec]：通知服务器开始加密
Finished：第一条加密信息

服务器确认与安全通信开始 (Server -> Client & 双向)

[ChangeCipherSpec]：通知客户端开始加密
Finished：开始加密

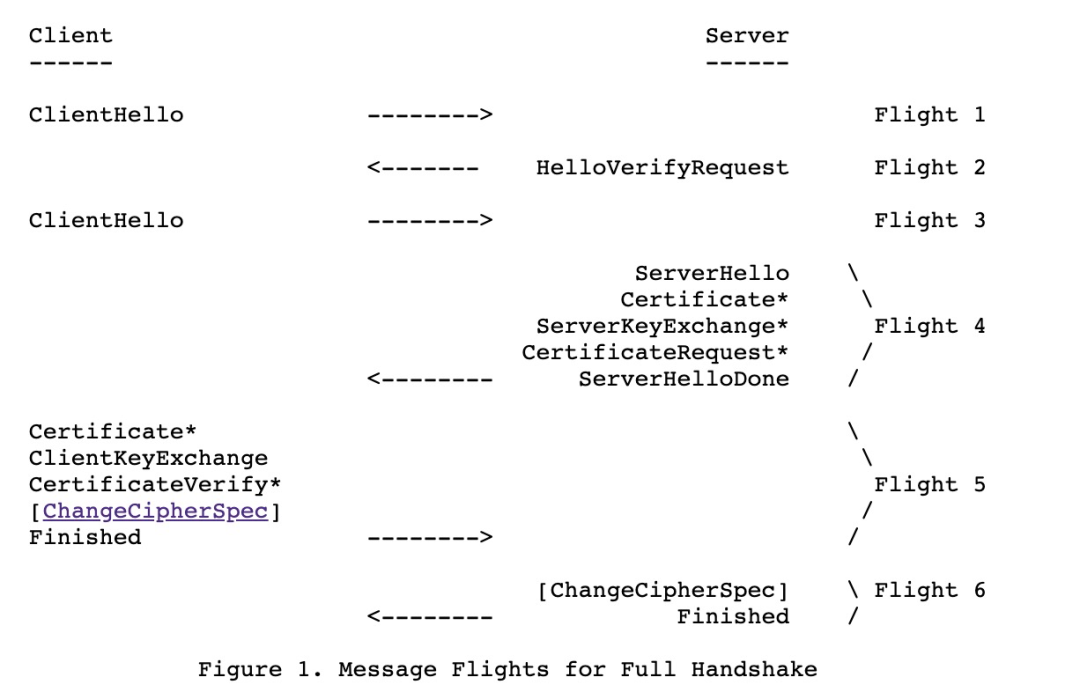

DTLS

这里推荐一篇文章

在两个Peer端连接时首先进行DTLS握手，一旦 DTLS 握手成功，双方就协商出了用于 SRTP/SRTCP 加密的对称密钥。之后，所有的媒体数据就可以用这个密钥加密，通过 SRTP/SRTCP 进行传输了。

DTLS过程与TLS基本一致.差别如下

DTLS 的 RecordLayer 新增了 SequenceNumber 和 Epoch，新增了 Cookie通过 HelloVerifyRequest 这个非常小的消息发回给客户端声称的源 IP 地址，以及 Handshake 中新增了 Fragment 信息（防止超过 UDP 的 MTU），都是为了适应 UDP 的丢包以及容易被攻击做的改进。参考 RFC 6347。
DTLS 最后的 Alert 是将客户端的 Encrypted Alert 消息，解密之后直接响应给客户端的，实际上 Server 应该回应加密的消息，这里我们的服务器回应明文是为了解析客户端加密的那个 Alert 包是什么。

传输协议栈

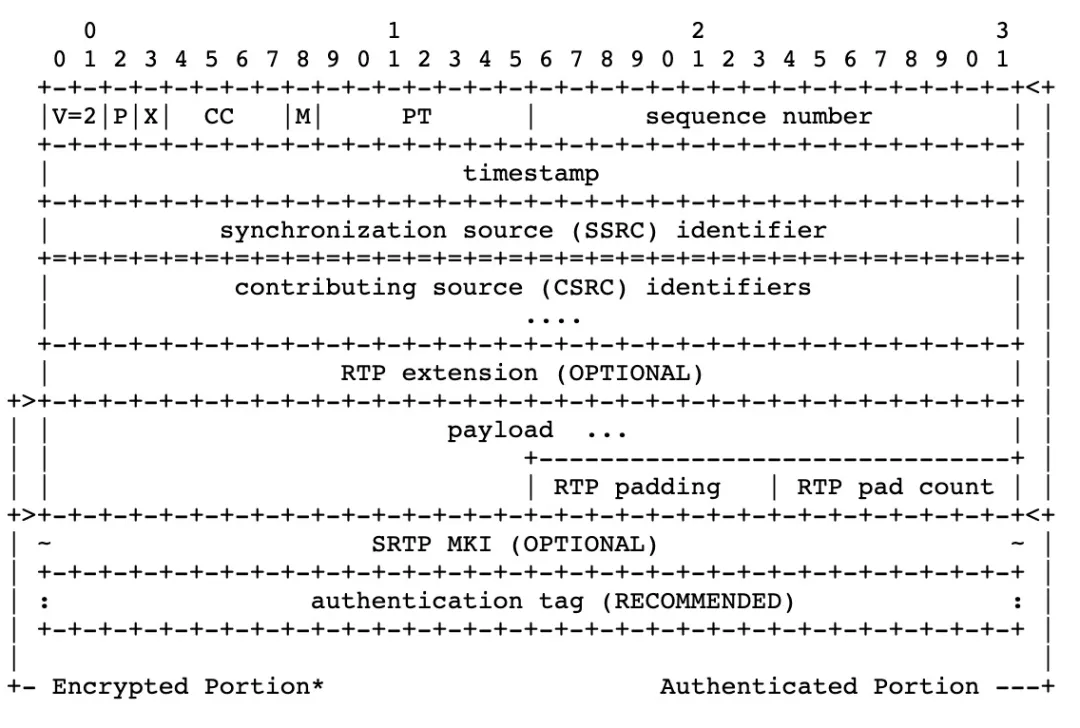

SRTP

加密部分 Encrypted Portion，由 payload, RTP padding和RTP pad count 部分组成。也就是我们通常所说的仅对 RTP 负载数据加密。
需要校验部分 Authenticated Portion，由 RTP Header, RTP Header extension 和 Encrypted Portion 部分组成。

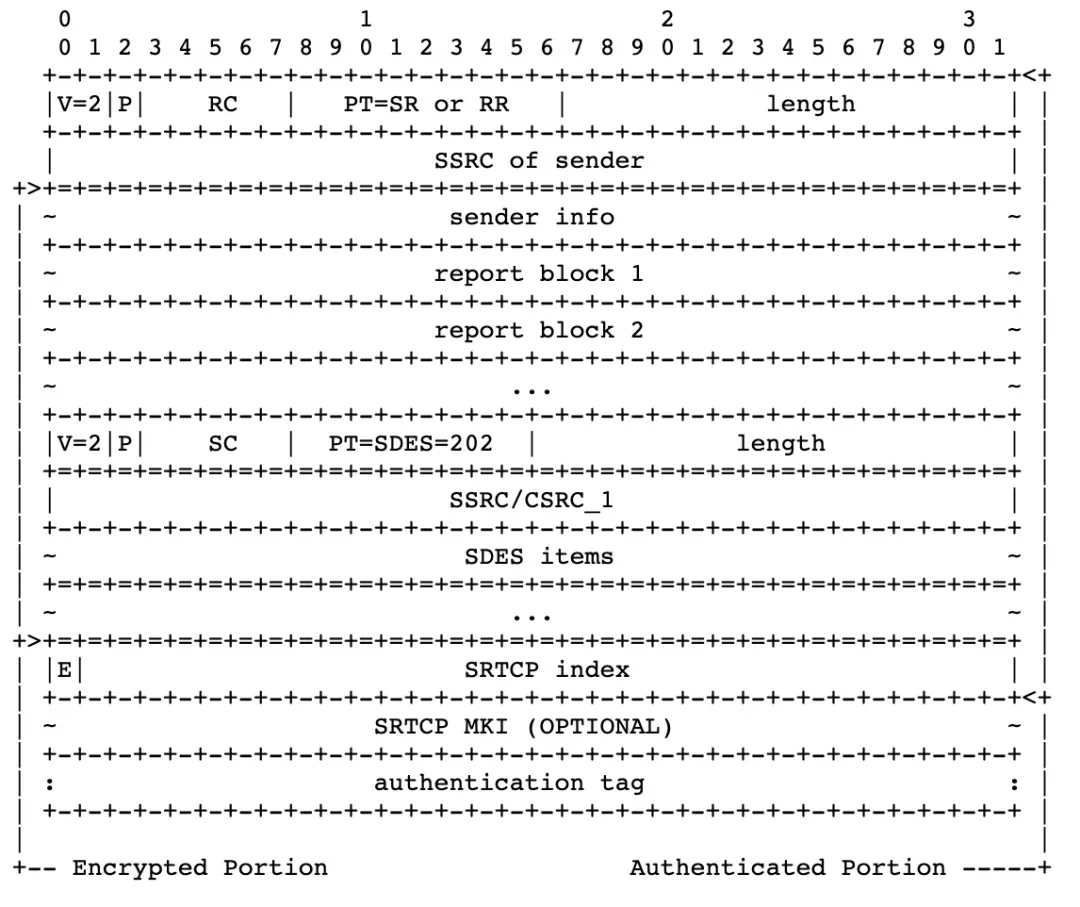

SRTCP

加密部分 Encrypted Portion，为 RTCP Header 之后的部分，对 Compound RTCP 也是同样。
E-flag 显式给出了 RTCP 包是否加密。
SRTCP index 显示给出了 RTCP 包的序列号，用来防重放攻击。
待校验部分 Authenticated Portion，由 RTCP Header 和 Encrypted Portion 部分组成。

WHIP与WHEP

WHIP(WebRTC-HTTP Ingestion Protocol)和WHEP(WebRTC-HTTP Egress Protocol)，为WebRTC定义了信令协议，使用Http的请求和相应来处理信令数据，实现客户端和服务器之间的协商。前者用于上行，后者用于下行。

多人会议架构

对于浏览器上实现一个WebRTC点对点架构，是异常容易的，只需要实现信令部分即可，即使是信令部分，仅需要对websocket长连接，有一定理解，就可以实现了。但是如果规模较大就需要考虑其他架构，需要具备后台基础设施。

Mesh架构

即点对点架构。这样会形成一个类似网状结构。较为适合小型群组视频，P2P文件传输等。这种方式对NAT类型，和网络拥塞较为敏感。

选择性转发单元（SFU）

选择性转发架构，客户连接到服务器，并且有服务器决定在参与者之间转发哪些流。适用于中等规模视频会议（10左右）还有小型直播场景

路多点控制单元 (MCU)

相比于SFU，服务器会对接收到的多个流进行处理，包括混流，录制，排版等。适用于大型会议，以及真正的直播场景。

Hybrid混合架构

根据应用场景选择架构，能够进行切换
